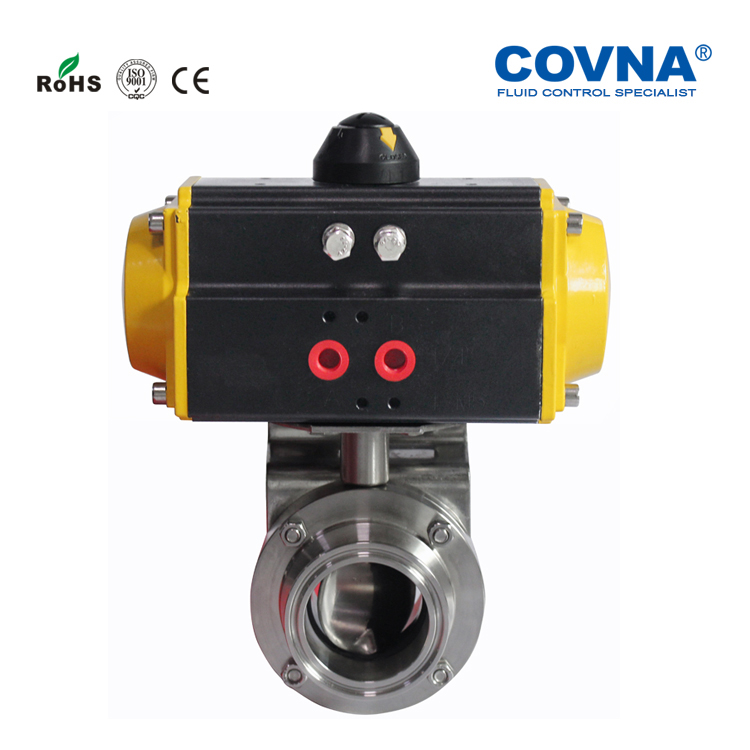

一、衛生級氣動蝶閥執行機構

衛生級氣動蝶閥采用齒輪齒條式角行程氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；

大口徑閥門采用拔叉式氣動執行器，拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1 、齒輪齒條式雙活塞，輸出力矩大，體積小。

2 、氣缸選用鋁金材料，重量輕、外形美觀。

3 、可在頂部、底部安裝手動操作機構。

4 、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

5 、IS05211 標準連接為產品的安裝更換提供了方便。

6、兩端調的節螺釘可使標準產品在 0 °和 90 °有± 4 °的可調范圍。確保與閥門的同步精度。

二、衛生級氣動蝶閥用途及特點

衛生級氣動蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便等優點。

衛生級氣動蝶閥主要特點為：

1 、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2 、操力矩小，操作方便，省力靈巧。

3 、可以任何位置安裝，維修方便。

4 、密封材料耐老化、耐腐蝕，使用壽命長等特點。

三、衛生級氣動蝶閥標準

設計標準： GB/T2238-1989

結構長度： GB/T12221-1989

壓力試驗 ： GB/T13927-1992;JB/T9092-1999

四、衛生級氣動蝶閥根據不同控制和要求可選擇下列附件：

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構： 手操機構
