閥體 | 不銹鋼 |
閥芯 | (特殊可按用戶提供)硬密封——不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；軟密封——不銹鋼鑲嵌橡膠圈 |
閥座 | 不銹鋼 |
閥桿 | 不銹鋼 |
膜蓋 | A3、A3鋼涂四氟乙烯 不銹鋼 填料：丁腈、乙炳、氟、耐油橡膠 |

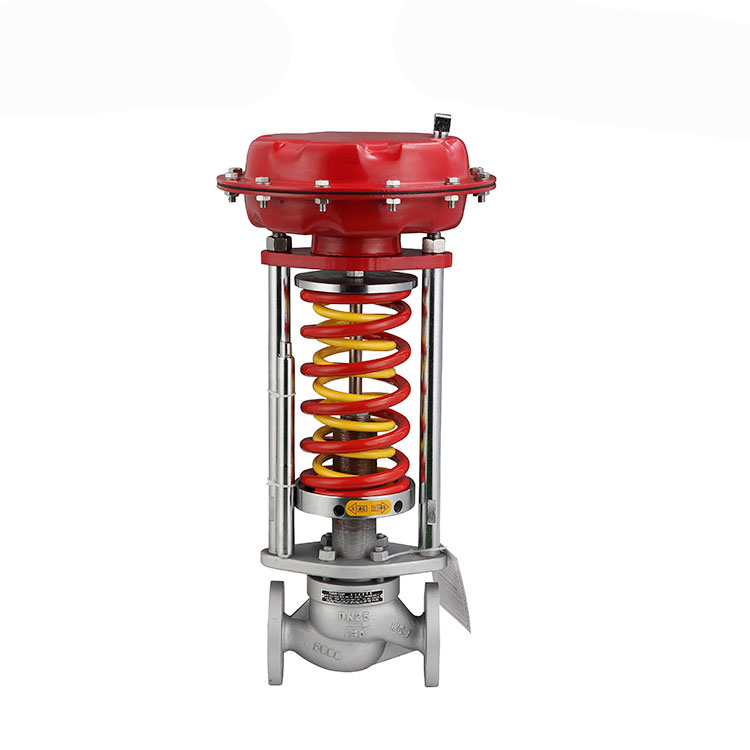

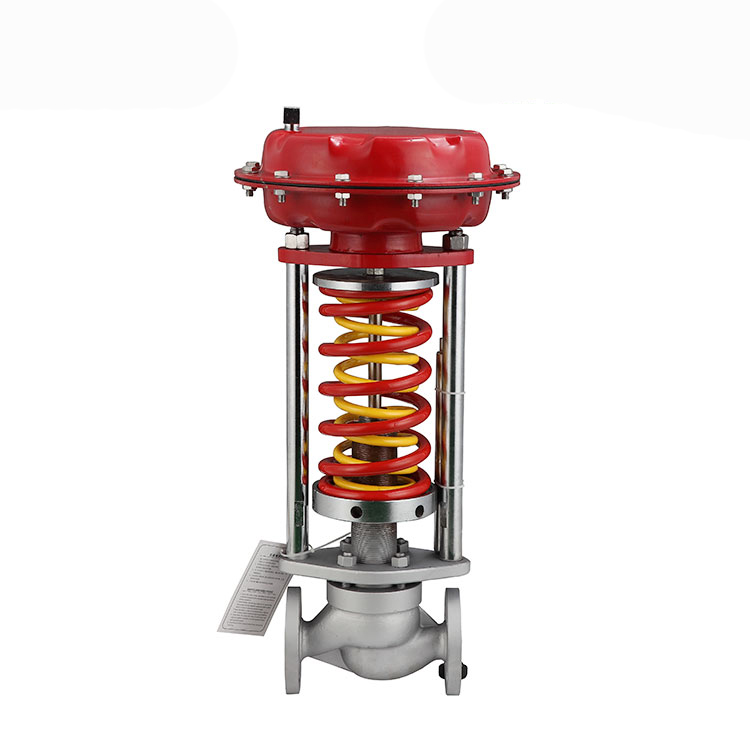

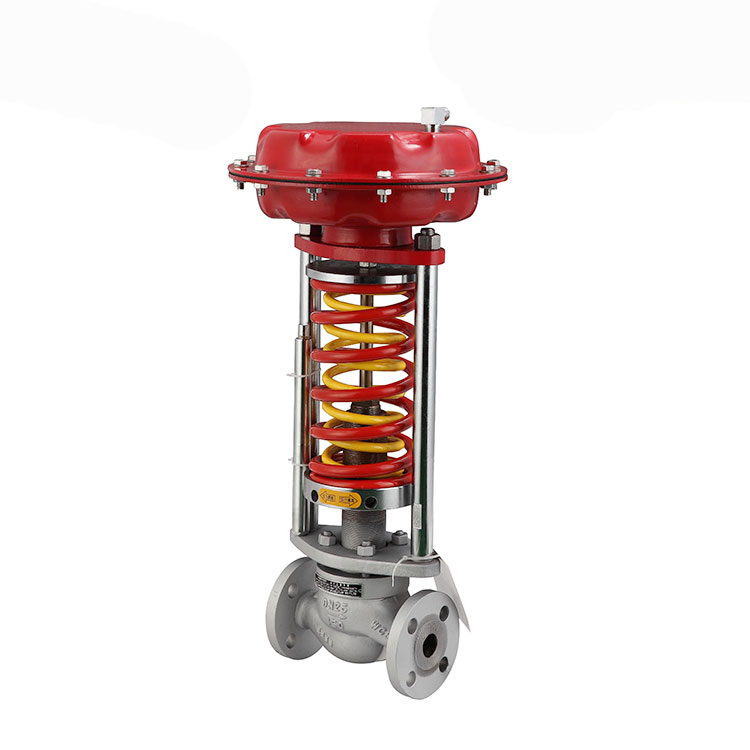

自力式壓力調節閥分為自力式壓力、壓差和流量調節閥三個系列。自力式壓力調節閥根據取壓點位置分閥前和閥后兩類，取壓點在閥前時，用于調節閥前壓力恒定；取壓點在閥后時，用于調節閥后壓力恒定。
咨詢熱線：13556667439
自力式壓力調節閥分為自力式壓力、壓差和流量調節閥三個系列。自力式壓力調節閥根據取壓點位置分閥前和閥后兩類，取壓點在閥前時，用于調節閥前壓力恒定；取壓點在閥后時，用于調節閥后壓力恒定。
自力式壓力調節閥主要零件材料：
閥體 | 閥內組件 | ||
公稱通徑 | DN15-DN250 | 閥座材質 | 鑄不銹鋼 |
連接類型 | 法蘭 | 法蘭標準 | ANSI、JIS、DIN、GB、JB |
壓力等級 | PN1.6-PN6.4MPa | 膜蓋材質 | A3、A3鋼涂四氟乙烯 不銹鋼 填料：丁腈、乙炳、氟、耐油橡膠 |
閥體材質 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） | 閥芯材質 | （特殊可按用戶提供）硬密封——不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；軟密封——不銹鋼鑲嵌橡膠圈 |
自力式溫度調節閥按溫度分為兩種類型：
加熱型
自力式溫度調節閥工作原理
溫度調節閥是根據液體的不可壓縮和熱脹冷縮原理進行工作的。 加熱用自力式溫度調節閥，當被控對象溫度低于設定溫度時，溫包內液體收縮，作用在執行器推桿上的力減小，閥芯部件在彈簧力的作用下使閥門打開，增加蒸汽和熱油等加熱介質的流量，使被控對象溫度上升，直到被控對象溫度到了設定值時，閥關閉，閥關閉后，被控對象溫度下降，閥又打開，加熱介質又進入熱交換器，又使溫度上升，這樣使被控對象溫度為恒定值。閥開度大小與被控對象實際溫度和設定溫度的差值有關。
冷卻型
自力式溫度調節閥工作原理
冷卻用自力式溫度調節閥工作原理可參照加熱用自力式溫度調節閥，只是當閥芯部件在執行器與彈簧力作用下打開和關閉與溫關閥相反，閥體內通過冷介質，主要應用于冷卻裝置中的溫度控制。
自力式流量調節閥工作原理
被控介質輸入閥后，閥前壓力通過控制管線輸入下膜室，經節流閥節流后的壓力輸入上膜室，兩者數據差稱為有效壓力。閥前壓力作用在膜片上產生的推力與，經節流閥節流后的壓力作用在膜片上產生的推力差與彈簧反力相平衡確定了閥芯與閥座的相對位置，從而確定了流經閥的流量。當流經閥的流量增加時，即壓力差增加，結果兩者分別作用在下、上膜室，使閥芯向閥座方向移動，從而改變了閥芯與閥座之間的流通面積，使壓力差增加，增加后的壓力差作用在膜片上的推力加上彈簧反力與閥前壓力作用在膜片上的推力在新的位置產生平衡達到控制流量的目的。反之，同理。
自力式調節閥用于調節工業自動化過程控制領域中的介質流量、壓力、溫度、液位等工藝參數。根據自動化系統中的控制信號，自動調節閥門的開度，從而實現介質流量、壓力、溫度和液位的調節。
自力式流量調節閥主要特點
1、自力式壓力調節閥無需外加能源，能在無電無氣的場合工作，既方便又節約能源。
2、壓力分段范圍細且互相交叉，調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節，閥前壓力與閥后壓力之間比為10:1~10:8
5、橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
6、采用壓力平衡機構，使調節閥反應靈敏，控制精確。
自力式壓力調節閥分為自力式壓力、壓差和流量調節閥三個系列。自力式壓力調節閥根據取壓點位置分閥前和閥后兩類，取壓點在閥前時，用于調節閥前壓力恒定；取壓點在閥后時，用于調節閥后壓力恒定。
自力式壓力調節閥主要零件材料：
閥體 | 閥內組件 | ||
公稱通徑 | DN15-DN250 | 閥座材質 | 鑄不銹鋼 |
連接類型 | 法蘭 | 法蘭標準 | ANSI、JIS、DIN、GB、JB |
壓力等級 | PN1.6-PN6.4MPa | 膜蓋材質 | A3、A3鋼涂四氟乙烯 不銹鋼 填料：丁腈、乙炳、氟、耐油橡膠 |
閥體材質 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti） | 閥芯材質 | （特殊可按用戶提供）硬密封——不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；軟密封——不銹鋼鑲嵌橡膠圈 |
自力式溫度調節閥按溫度分為兩種類型：
加熱型
自力式溫度調節閥工作原理
溫度調節閥是根據液體的不可壓縮和熱脹冷縮原理進行工作的。 加熱用自力式溫度調節閥，當被控對象溫度低于設定溫度時，溫包內液體收縮，作用在執行器推桿上的力減小，閥芯部件在彈簧力的作用下使閥門打開，增加蒸汽和熱油等加熱介質的流量，使被控對象溫度上升，直到被控對象溫度到了設定值時，閥關閉，閥關閉后，被控對象溫度下降，閥又打開，加熱介質又進入熱交換器，又使溫度上升，這樣使被控對象溫度為恒定值。閥開度大小與被控對象實際溫度和設定溫度的差值有關。
冷卻型
自力式溫度調節閥工作原理
冷卻用自力式溫度調節閥工作原理可參照加熱用自力式溫度調節閥，只是當閥芯部件在執行器與彈簧力作用下打開和關閉與溫關閥相反，閥體內通過冷介質，主要應用于冷卻裝置中的溫度控制。
自力式流量調節閥工作原理
被控介質輸入閥后，閥前壓力通過控制管線輸入下膜室，經節流閥節流后的壓力輸入上膜室，兩者數據差稱為有效壓力。閥前壓力作用在膜片上產生的推力與，經節流閥節流后的壓力作用在膜片上產生的推力差與彈簧反力相平衡確定了閥芯與閥座的相對位置，從而確定了流經閥的流量。當流經閥的流量增加時，即壓力差增加，結果兩者分別作用在下、上膜室，使閥芯向閥座方向移動，從而改變了閥芯與閥座之間的流通面積，使壓力差增加，增加后的壓力差作用在膜片上的推力加上彈簧反力與閥前壓力作用在膜片上的推力在新的位置產生平衡達到控制流量的目的。反之，同理。
自力式調節閥用于調節工業自動化過程控制領域中的介質流量、壓力、溫度、液位等工藝參數。根據自動化系統中的控制信號，自動調節閥門的開度，從而實現介質流量、壓力、溫度和液位的調節。
自力式流量調節閥主要特點
1、自力式壓力調節閥無需外加能源，能在無電無氣的場合工作，既方便又節約能源。
2、壓力分段范圍細且互相交叉，調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節，閥前壓力與閥后壓力之間比為10:1~10:8
5、橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
6、采用壓力平衡機構，使調節閥反應靈敏，控制精確。
