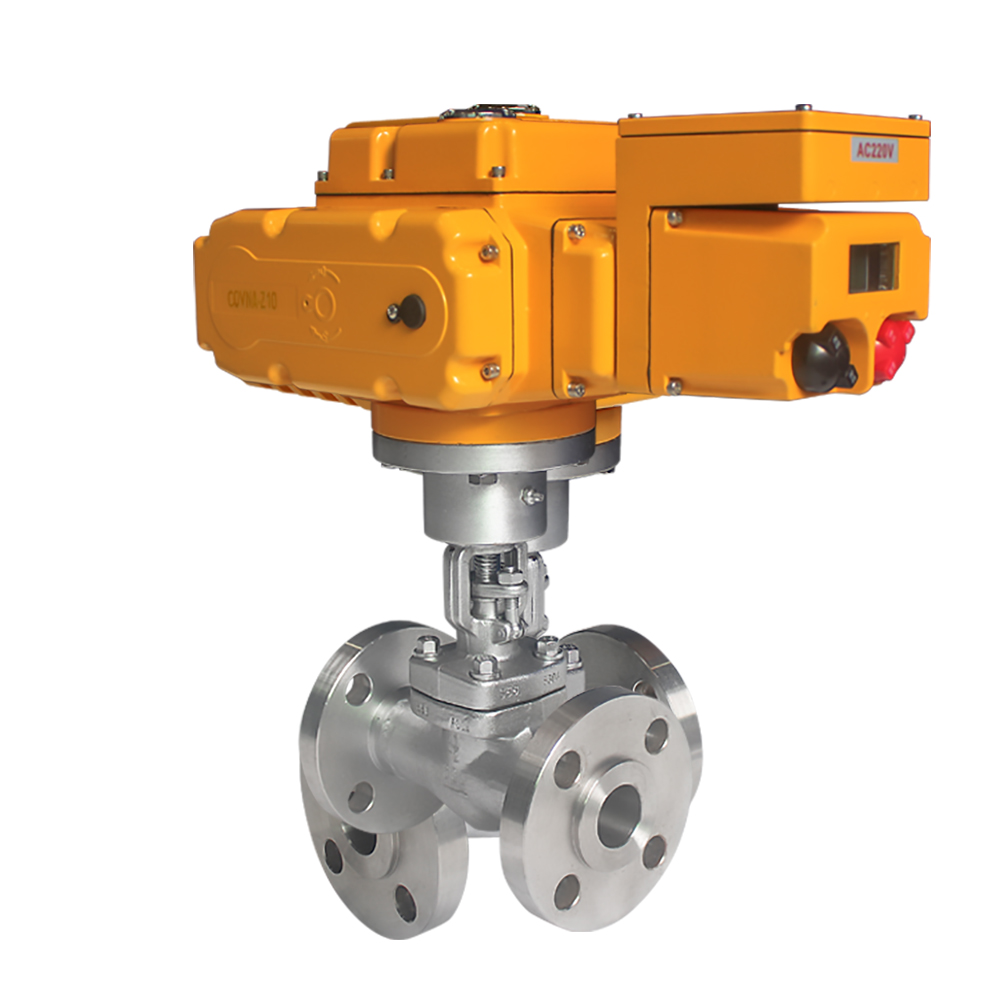

Z系列執行器適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、柱塞閥、截流閥、水閘門等，可用于明桿閥，也可用于暗桿閥。可對閥門進行遠控、集控和自動控制，廣泛應用于電力、冶金、石油、化工、制藥、污水處理、農業灌溉等行業。
咨詢熱線：13556667439

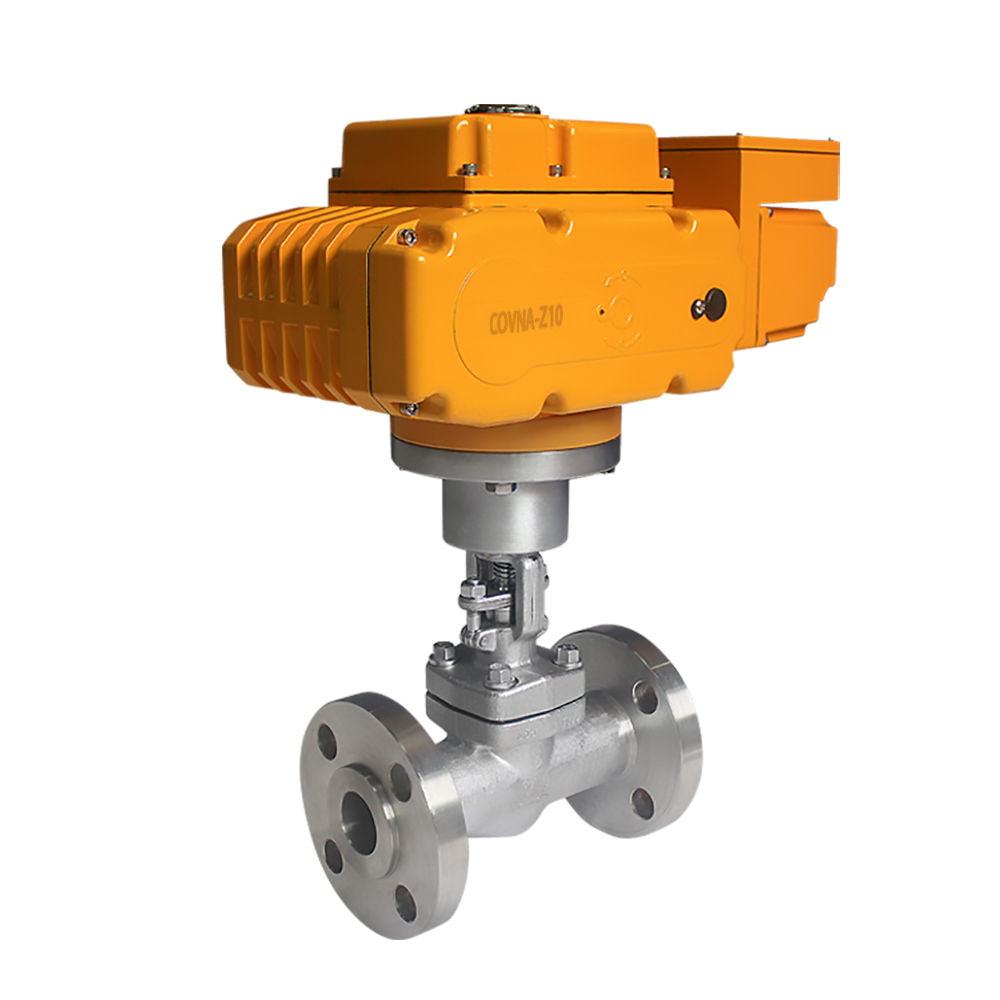

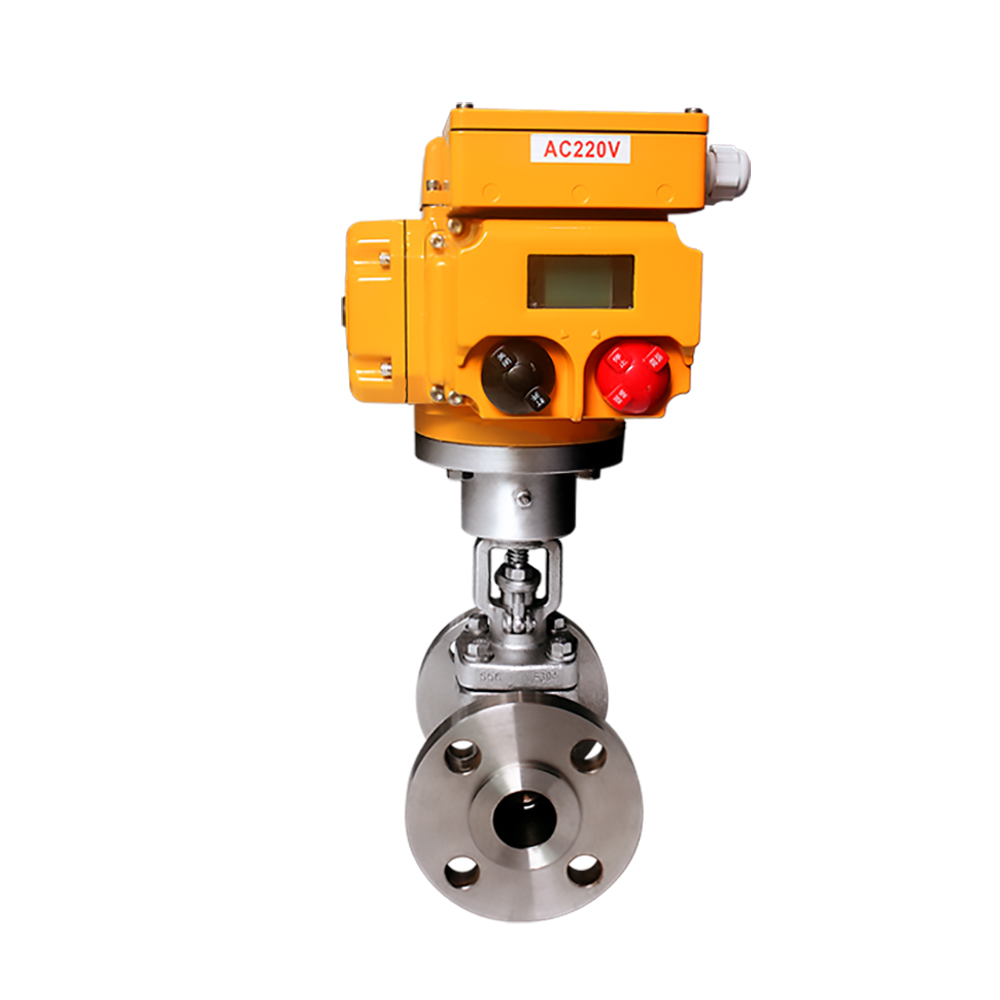

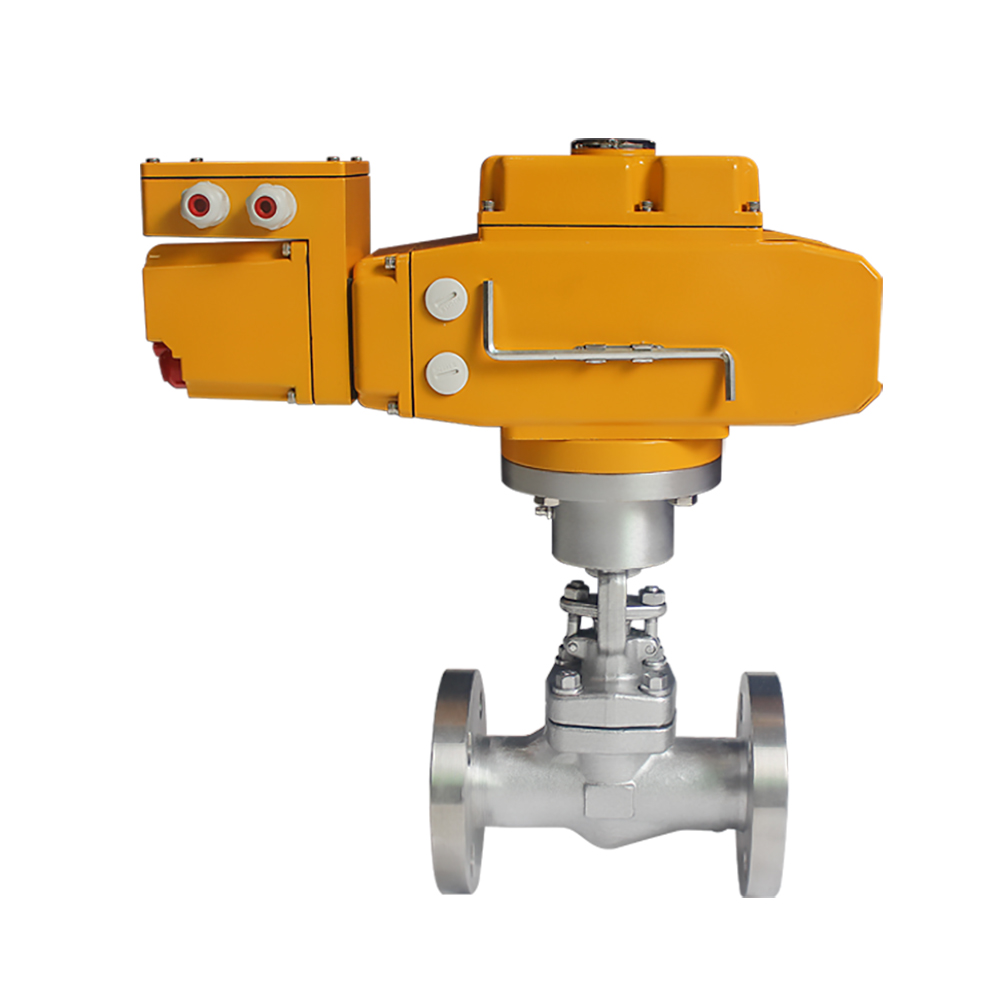

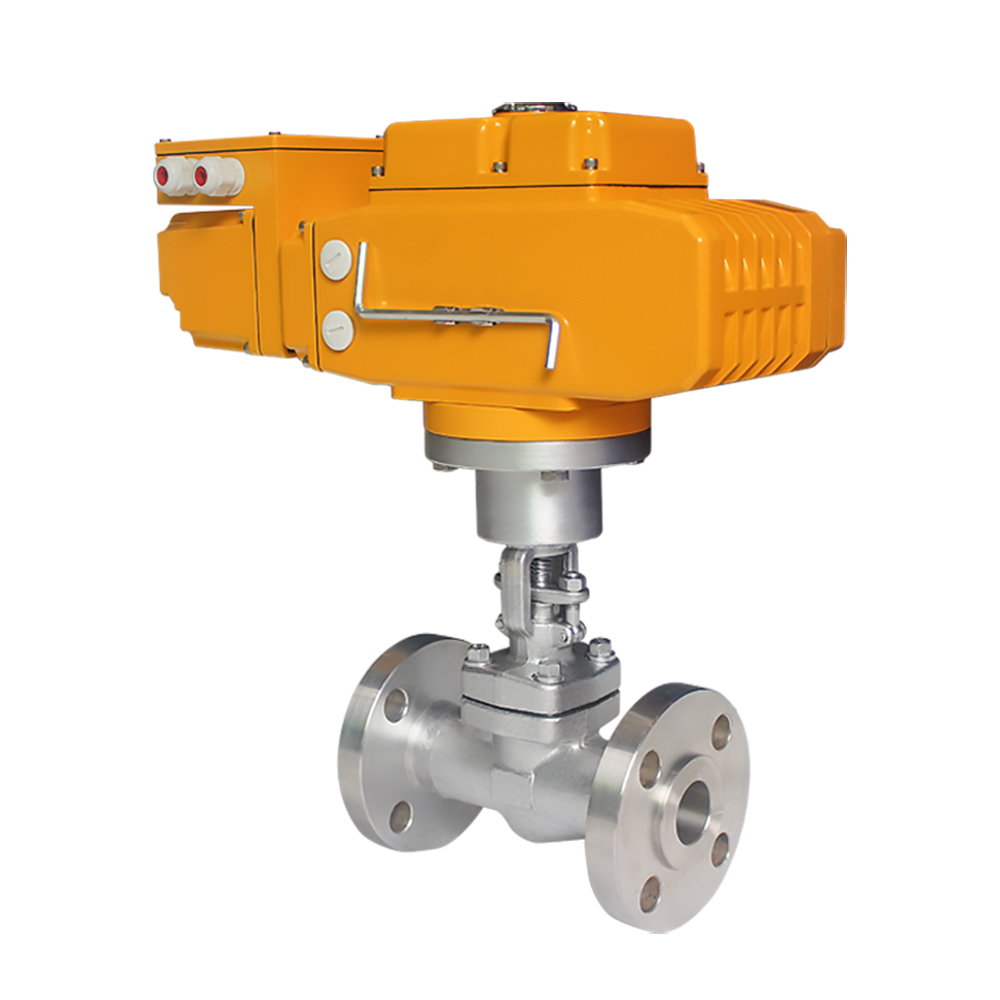

Z系列執行器，是閥門實現開啟、關閉、調節控制的驅動設備。本系列執行器具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。
閥 體 | 閥 內 組 件 | ||
公稱通徑 | DN08-DN100 | 閥座密封 | PTFE:-20℃~180℃ PPL:-20℃~250℃ |
閥體材質 | SS304 SS316 SS316L | 閥板材質 | SS304 SS316 |
連接類型 | 內螺紋連接 | 閥桿材質 | SS304 |
壓力等級 | PN1.0,2.5,4.0,6.4,31.5MPa | 適用介質 | 水、液體、氣體、油、粉、蒸汽、酸堿腐蝕性介質 |
智能型多回轉電動調節閥外形尺寸：
智能型多回轉電動調節閥技術規范：
本系列普通型產品性能符合GB/T24923-2010《普通型閥門電動裝置技術條件》的規定;
本系列隔爆型產品性能符合GB3836.1-2010《爆炸性環境第1部分:通用要求》、GB3836.2-2010《爆炸環境第2部分:由隔爆外殼“d”保護的設備》及GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定。
Z系列執行器，是閥門實現開啟、關閉、調節控制的驅動設備。本系列執行器具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。
閥 體 | 閥 內 組 件 | ||
公稱通徑 | DN08-DN100 | 閥座密封 | PTFE:-20℃~180℃ PPL:-20℃~250℃ |
閥體材質 | SS304 SS316 SS316L | 閥板材質 | SS304 SS316 |
連接類型 | 內螺紋連接 | 閥桿材質 | SS304 |
壓力等級 | PN1.0,2.5,4.0,6.4,31.5MPa | 適用介質 | 水、液體、氣體、油、粉、蒸汽、酸堿腐蝕性介質 |
智能型多回轉電動調節閥外形尺寸：
智能型多回轉電動調節閥技術規范：
本系列普通型產品性能符合GB/T24923-2010《普通型閥門電動裝置技術條件》的規定;
本系列隔爆型產品性能符合GB3836.1-2010《爆炸性環境第1部分:通用要求》、GB3836.2-2010《爆炸環境第2部分:由隔爆外殼“d”保護的設備》及GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定。

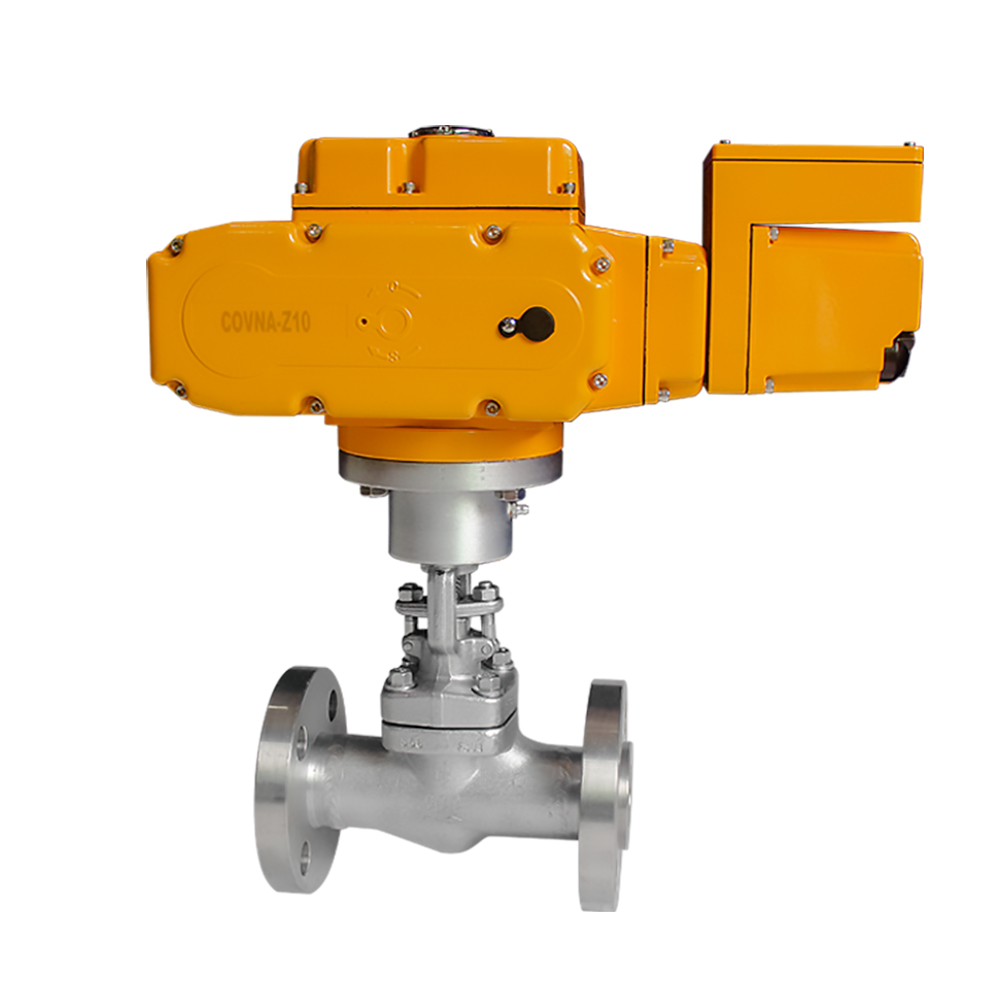

Z系列多回轉精小型電動閥門執行器，是針于小口徑閘閥、截止閥而延伸出來的一種新產品。改變了小口徑電動閘閥以“大欺小”的局面。其適用于啟閉件做直線運動的閥門，如:小口徑閘閥和小口徑截止閥等。用丁閥的人、A|能可靠、控制系統先進、遠控、集控和自控的必不可少的驅動裝置。他們具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
Z系列多回轉精小型電動閥門執行器有:開關型、無源型、開度型、電子式、智能型等。按連接型式，還分為轉矩型和推力型。
二、功能及特點
1、精致小巧、美觀大方，內部設計獨特，堅韌耐磨不易損壞。
2、體積小巧:體積只有同類產品的35%左右;
3、輕便宜人:重量相當于同類產品的1/3;
4、美觀大方:壓鑄鋁合金外殼，外表精細流暢并能減少電磁干擾;5、功能大方:開關型、無源觸點型、比例型、智能調節型應有盡有;
6、精密耐磨:蝸輪與蝸桿完美結合，和諧聯動，蝸輪輸出一體化有效地減少了連接間隙，使傳動精度大幅度提高;
7、使用方便:免點檢、免加油、防銹防水、任意角度安裝;8、多重保護:電氣限位、機械限位、過熱保護、除濕保護
10、數控調節:高度集成智能化模塊，數字設定、數字整定、自診斷高度精確，無需定位器，自動控制，一機多能;
11、安全保障:通過AC1500V耐壓檢測，H級高度絕緣電機，保障機體和生產安全;12、配套簡單:采用單相、三相、直流電源，外接線路簡單;
2.1智能型功能:
1、智能型電動執行器采用集成化、模塊化技術，具有性能可靠、功能齊全的特點。
集位置反饋、伺服放大于一體，且調整使用格外方便，接線尤為簡潔，并可擴展通訊接口。

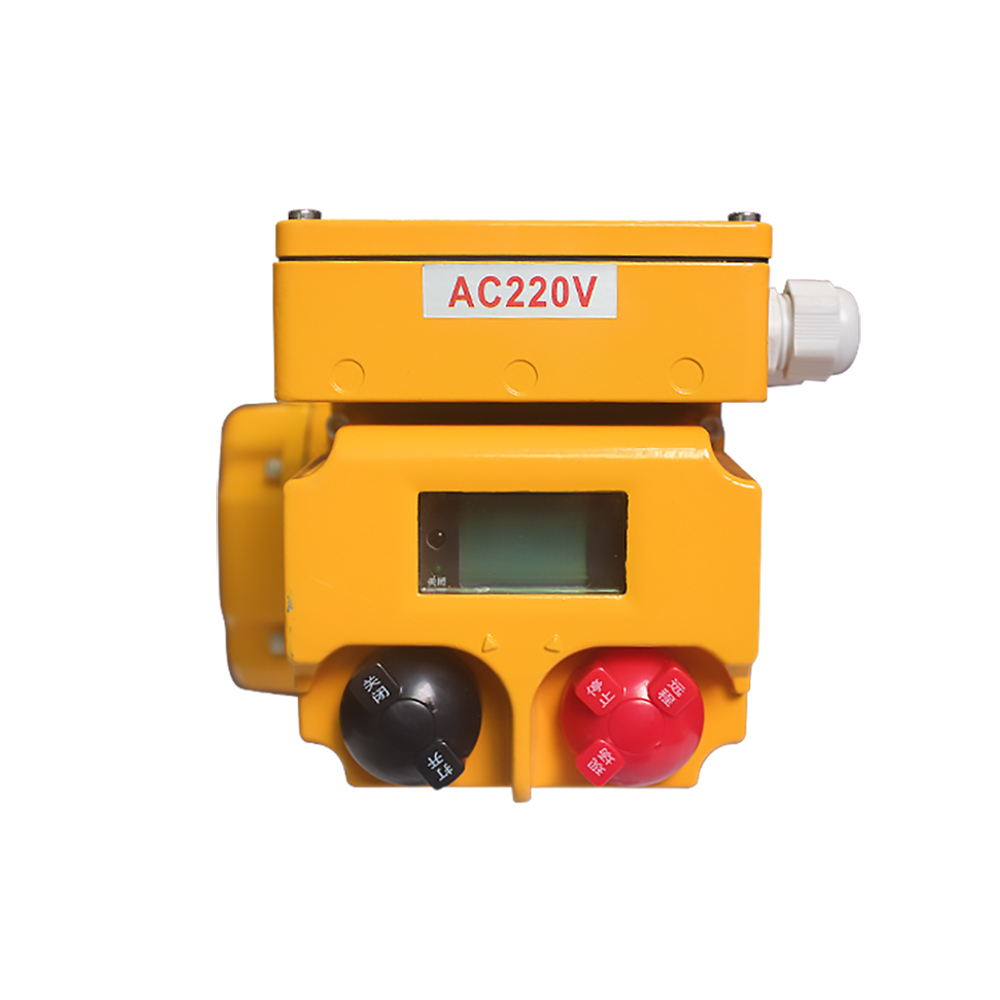

2、有現場數字顯示和手操功能:執行器控制模塊帶有數字顯示屏，能夠顯示執行器開度;并且能夠通過控制模塊上的按鍵，進行現場操作。
3、有菜單設置功能:智能控制模塊具有菜單設置鍵，通過菜單鍵可隨意設置執行器控制方式、控制精度、保護措施等。
4、有自調整功能:執行器電氣行程（電氣零位、滿位）確定后，執行器能夠自動標定電氣零位、滿位輸出，無須人工調整。
5、有程序設定上下限功能:可通過按鍵設定執行器上下限行程。
6、有斷信號設定執行器動作方式功能:執行器可選擇在斷信號情況下，執行器全開、停止、全閉三種狀態。
7、有執行器堵轉檢測控制功能:執行器發生堵轉，控制模塊則斷開控制輸出，反復檢測控制，至堵轉排除。
8、有電子剎車功能:執行器需停止運轉時，控制模塊輸出一個反轉信號，實現電子剎車。
9、有超溫保護功能:控制模塊環境溫度≥70℃，執行器停止運轉。
10、有執行器控制精度自調功能:執行器運轉過程中，連續出現3次以上振蕩，控制模塊便自動將定位精度降低1/1000。
11、電機有熱敏開關保護功能:執行器定子線圈中串接熱敏保護開關，電機溫度超過110℃，熱敏保護開關動作,電機停轉。
12、有錯誤代碼指示故障功能:執行器出現故障時，控制模塊顯示屏顯示錯誤代碼，指示故障原因。
Z系列多回轉精小型電動閥門執行器外形尺寸：
型號 | Z05型 | Z10型 | Z30型 |
性能 | AC24V、AC110V、 AC220V、AC380V | AC24V、AC110V、 AC220V、AC380V | AC24V、AC110V、 AC220V、AC380V |
電機功率 | 0.10KW | 0.25KW | 0.37KW |
轉矩 | 50N. M | 100N. M | 300N. M |
輸出轉速 | 5 (r/min) | 18/24 (r/min) | 8/24 (r/min) |
電路控制 | 開關型(A 220V; W 380V)、智能型Z; | ||
最大閥桿直徑 | 20 (mm) | 28 (mm) | |
轉動圈數 | 50 | 50 | |
參考重量 | 10 (Kg) | 15 (Kg) | |
耐壓等級 | 1500VAC/分鐘 | ||
絕緣電阻 | 100m 8 /500V DC | ||
防護等級 | IP67 | ||
環境溫度 | -28°C~60°C(其它溫度可定做) | ||
安裝角度 | 360°任意角度 | ||
箱體材質 | 鋁合金壓鑄件 | ||
工作制 | 短時10 分鐘(特殊定做30分鐘) | ||
注：常規電源為220V、 380V， 如有其它技術要求請訂貨時說明，價格另議。
Z系列多回轉精小型電動閥門執行器外形尺寸：
Z系列多回轉精小型電動閥門執行器電動裝置與閘閥選配表：
刀型閘閥與閥門選配表：
電動裝置與截止閥選配表
法蘭結構示意圖
表3 轉矩型連接尺寸
型號 | 轉矩型 JB2920 | |||||||||||
法蘭號 | D | D1 | D2 (H9) | h1 | f | h | d1 | D2 | d | n | a | |
ZT05 | 21 | 125 | 102 | 0 | 0 | 0 | 8 | 30 | 45 | M10 | 4 | 45° |
Z10-30 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | ||
表4 推力型連接尺寸
型號 | 推力型 GB12222 | |||||||||
法蘭號 | D | D1 | D2 (f8) | f | D1max | d | L | n | a | |
ZT05 | F10 | 125 | 102 | 70 | 3 | T28 | M10 | 40 | 4 | 45 |
Z10-30 | F10 | 125 | 102 | 70 | 3 | T28 | M10 | 40 | 4 | 45 |
接線電路圖
行程控制機構
采用十進制計數器原理，控制精度高。為全系列通用部件，其結構見圖6。其工作原理為:由減速箱內的一對大小傘齒輪帶動主動小齒輪（Z=8)，再帶動行程控制器工作。如果行程控制器按閥門開、關的位置已調整好，當控制器隨輸出軸轉動到預先調整好的位置（圈數）時，則凸輪將轉動90°，迫使微動開關動作，切斷電機電源，使電機停轉，從而實現對電動執行機構行程（轉圈數）的控制。
Z系列多回轉精小型電動閥門執行器，是針于小口徑閘閥、截止閥而延伸出來的一種新產品。改變了小口徑電動閘閥以“大欺小”的局面。其適用于啟閉件做直線運動的閥門，如:小口徑閘閥和小口徑截止閥等。用丁閥的人、A|能可靠、控制系統先進、遠控、集控和自控的必不可少的驅動裝置。他們具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
Z系列多回轉精小型電動閥門執行器有:開關型、無源型、開度型、電子式、智能型等。按連接型式，還分為轉矩型和推力型。
二、功能及特點
1、精致小巧、美觀大方，內部設計獨特，堅韌耐磨不易損壞。
2、體積小巧:體積只有同類產品的35%左右;
3、輕便宜人:重量相當于同類產品的1/3;
4、美觀大方:壓鑄鋁合金外殼，外表精細流暢并能減少電磁干擾;5、功能大方:開關型、無源觸點型、比例型、智能調節型應有盡有;
6、精密耐磨:蝸輪與蝸桿完美結合，和諧聯動，蝸輪輸出一體化有效地減少了連接間隙，使傳動精度大幅度提高;
7、使用方便:免點檢、免加油、防銹防水、任意角度安裝;8、多重保護:電氣限位、機械限位、過熱保護、除濕保護
10、數控調節:高度集成智能化模塊，數字設定、數字整定、自診斷高度精確，無需定位器，自動控制，一機多能;
11、安全保障:通過AC1500V耐壓檢測，H級高度絕緣電機，保障機體和生產安全;12、配套簡單:采用單相、三相、直流電源，外接線路簡單;
2.1智能型功能:
1、智能型電動執行器采用集成化、模塊化技術，具有性能可靠、功能齊全的特點。
集位置反饋、伺服放大于一體，且調整使用格外方便，接線尤為簡潔，并可擴展通訊接口。
2、有現場數字顯示和手操功能:執行器控制模塊帶有數字顯示屏，能夠顯示執行器開度;并且能夠通過控制模塊上的按鍵，進行現場操作。
3、有菜單設置功能:智能控制模塊具有菜單設置鍵，通過菜單鍵可隨意設置執行器控制方式、控制精度、保護措施等。
4、有自調整功能:執行器電氣行程（電氣零位、滿位）確定后，執行器能夠自動標定電氣零位、滿位輸出，無須人工調整。
5、有程序設定上下限功能:可通過按鍵設定執行器上下限行程。
6、有斷信號設定執行器動作方式功能:執行器可選擇在斷信號情況下，執行器全開、停止、全閉三種狀態。
7、有執行器堵轉檢測控制功能:執行器發生堵轉，控制模塊則斷開控制輸出，反復檢測控制，至堵轉排除。
8、有電子剎車功能:執行器需停止運轉時，控制模塊輸出一個反轉信號，實現電子剎車。
9、有超溫保護功能:控制模塊環境溫度≥70℃，執行器停止運轉。
10、有執行器控制精度自調功能:執行器運轉過程中，連續出現3次以上振蕩，控制模塊便自動將定位精度降低1/1000。
11、電機有熱敏開關保護功能:執行器定子線圈中串接熱敏保護開關，電機溫度超過110℃，熱敏保護開關動作,電機停轉。
12、有錯誤代碼指示故障功能:執行器出現故障時，控制模塊顯示屏顯示錯誤代碼，指示故障原因。
Z系列多回轉精小型電動閥門執行器外形尺寸：
型號 | Z05型 | Z10型 | Z30型 |
性能 | AC24V、AC110V、 AC220V、AC380V | AC24V、AC110V、 AC220V、AC380V | AC24V、AC110V、 AC220V、AC380V |
電機功率 | 0.10KW | 0.25KW | 0.37KW |
轉矩 | 50N. M | 100N. M | 300N. M |
輸出轉速 | 5 (r/min) | 18/24 (r/min) | 8/24 (r/min) |
電路控制 | 開關型(A 220V; W 380V)、智能型Z; | ||
最大閥桿直徑 | 20 (mm) | 28 (mm) | |
轉動圈數 | 50 | 50 | |
參考重量 | 10 (Kg) | 15 (Kg) | |
耐壓等級 | 1500VAC/分鐘 | ||
絕緣電阻 | 100m 8 /500V DC | ||
防護等級 | IP67 | ||
環境溫度 | -28°C~60°C(其它溫度可定做) | ||
安裝角度 | 360°任意角度 | ||
箱體材質 | 鋁合金壓鑄件 | ||
工作制 | 短時10 分鐘(特殊定做30分鐘) | ||
注：常規電源為220V、 380V， 如有其它技術要求請訂貨時說明，價格另議。
Z系列多回轉精小型電動閥門執行器外形尺寸：
Z系列多回轉精小型電動閥門執行器電動裝置與閘閥選配表：
刀型閘閥與閥門選配表：
電動裝置與截止閥選配表
法蘭結構示意圖
表3 轉矩型連接尺寸
型號 | 轉矩型 JB2920 | |||||||||||
法蘭號 | D | D1 | D2 (H9) | h1 | f | h | d1 | D2 | d | n | a | |
ZT05 | 21 | 125 | 102 | 0 | 0 | 0 | 8 | 30 | 45 | M10 | 4 | 45° |
Z10-30 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | ||
表4 推力型連接尺寸
型號 | 推力型 GB12222 | |||||||||
法蘭號 | D | D1 | D2 (f8) | f | D1max | d | L | n | a | |
ZT05 | F10 | 125 | 102 | 70 | 3 | T28 | M10 | 40 | 4 | 45 |
Z10-30 | F10 | 125 | 102 | 70 | 3 | T28 | M10 | 40 | 4 | 45 |
接線電路圖
行程控制機構
采用十進制計數器原理，控制精度高。為全系列通用部件，其結構見圖6。其工作原理為:由減速箱內的一對大小傘齒輪帶動主動小齒輪（Z=8)，再帶動行程控制器工作。如果行程控制器按閥門開、關的位置已調整好，當控制器隨輸出軸轉動到預先調整好的位置（圈數）時，則凸輪將轉動90°，迫使微動開關動作，切斷電機電源，使電機停轉，從而實現對電動執行機構行程（轉圈數）的控制。
